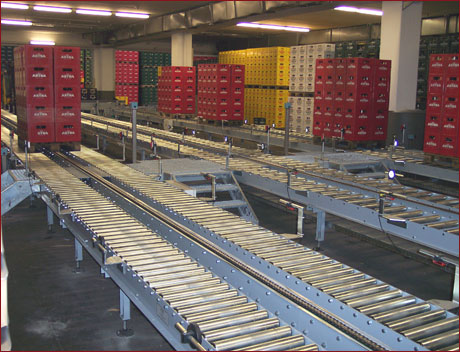

Palettentransport

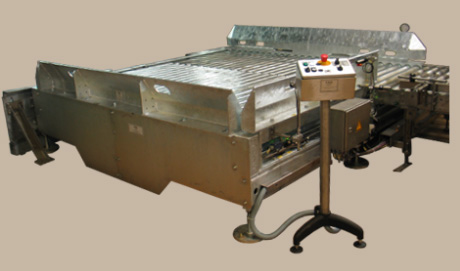

6-fach Aufgabe-/Abnahmestation

• Anwendung: gleichzeitige Aufgabe / Abnahme von bis zu 6 Paletten
• Einsatz bei hoher Anlagenleistung
• Quer- und Längslauf möglich
• kopfseitige oder seitliche Bedienung
• wahlweise in lackierter oder feuerverzinkter Ausführung
• geringe Wartung
• hohe Lebensdauer
• stabile Ausführung für Stapler

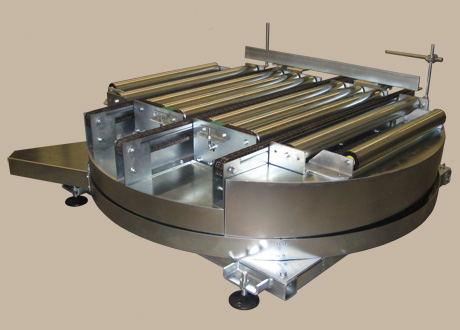

Dreheckumsetzer

• Kombination aus Drehsegment und Eckumsetzer
• Richtungsänderung von Längs- auf Querlauf oder Palettendrehung
• ungehinderter vierseitiger Palettendurchlauf
• lieferbar mit oder ohne Hubausgleich
• Rollenbahn-Hub motorisch oder pneumatisch
• platzsparende Bauweise
• wartungsarm

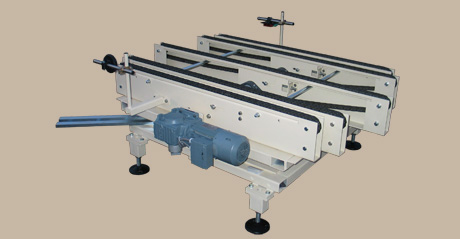

Drehsegment - Kette

• 90°-Richtungsänderung der Palette
• 2-,3- und 5-spurige Ausführung
• Palettenlaufsinn bleibt erhalten
• Schubkurbelantrieb, dadurch sanfter An- und Auslauf der Drehbewegung
• Stopper und Palettenführungen als Option
• Edelstahlausführung optional
• platzsparende Bauweise
• wartungsarm

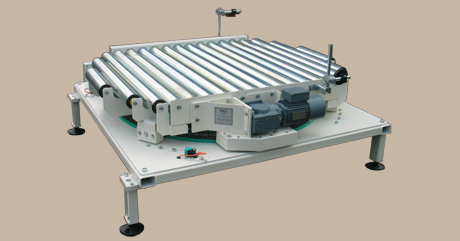

Drehsegment - Rolle - 180°

• 90°- oder 180°- Richtungsänderung der Palette
• 2 Standard Nutzbreiten
• Drehantrieb durch Getriebemotor und Kettenrad / umschlingende Kette
• Stopper und Palettenführungen als Option
• Edelstahlausführung optional
• platzsparende Bauweise
• wartungsarm

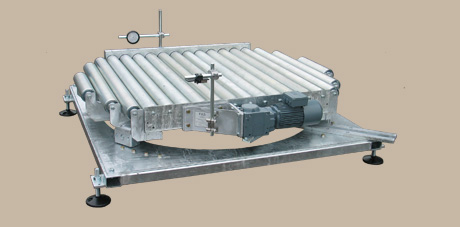

Drehsegment - Rolle - 90°

• 90°-Richtungsänderung der Palette
• 2 Standard Nutzbreiten
• Palettenlaufsinn bleibt erhalten
• Schubkurbelantrieb, dadurch sanfter An- und Auslauf der Drehbewegung
• Stopper und Palettenführungen als Option
• Edelstahlausführung optional
• platzsparende Bauweise
• wartungsarm

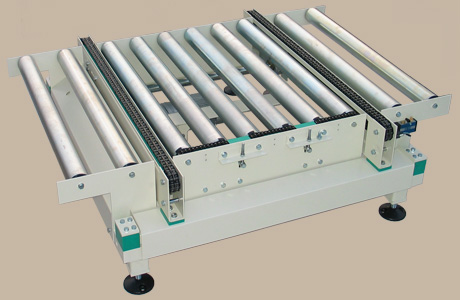

Eckumsetzer

• lieferbar mit motorischer und mit pneumatischer Hubeinrichtung
• zwei-, drei- oder vierspurige Kettenbahn
• optimales Umsetzen
• ungehinderter vierseitiger Palettendurchlauf
• Platz sparende Bauweise
• wartungsarm

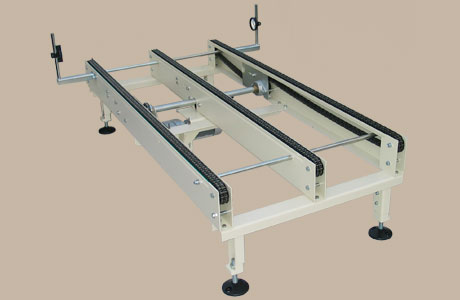

Kettenbahnen

• Ausführung je nach Transportgut:
  • 2-spurig für Leerpaletten und Leerpalettenstapel
  • 3-spurig für Leergut- und Vollgutpaletten
  • 4- und 5-spurig für Sonderpaletten, z.B. Halbpaletten-Pärchen
• ruhiger Lauf und sanfte Segmentübergänge
• durch Kunststoff- oder Stahlgleitleisten ruhiger und schonender Kettenlauf
• mittig angeordneter Antrieb, unten oder seitlich
• integrierte Kettenspannvorrichtung, dadurch konstante Segmentlänge
• wartungsarm
• Optionen: Reversierbetrieb, Sanftanlauf, Frequenzregelung

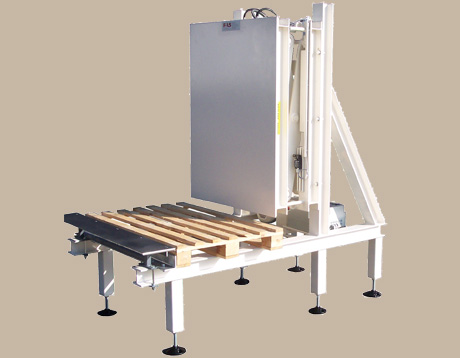

Paletten-Abschiebeeinrichtung

• Einheit zum Abschieben von Ladegut von einer Palette
• Integration von Ketten- oder Rollenbahnsegmenten möglich
• Seitliches Abschieben z.B. von Kartons auf anschließende Fördertechnik zum weiteren Transport in eine nachfolgende Anlage
• Elektrohydraulischer Antrieb mit mechanischer Parallelführung
• Stabile und wartungsarme Ausführung

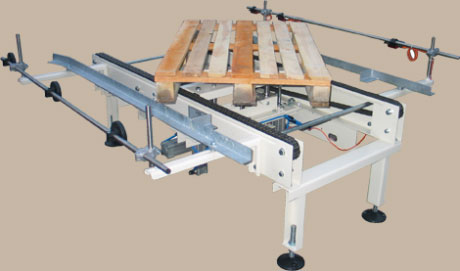

Paletten-Drehkreuz

• zum Drehen von EURO-Brunnen oder Industrie-Leerpaletten nach DIN
• eingebaut in ein Kettenbahn- oder Rollenbahnsegment
• 90° Drehung von Quer- auf Längslauf z.B. vor einer Palettenprüfstation
• Hub- und Drehantrieb über Pneumatikzylinder mit Synchron-Gestänge
• komplett intern auf Klemmenkasten verkabelt
• geringe Wartung
• hohe Lebensdauer

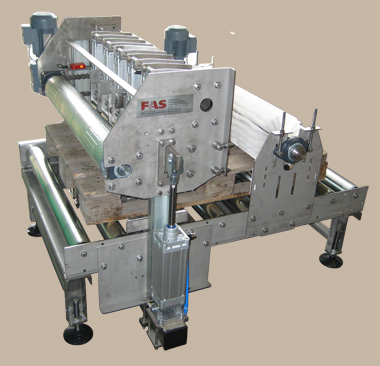

Paletten-Druckprüfung

• Antrieb der Nageleindruckwalzen motorisch, Walzenhub pneumatisch
• Kombinierbar mit einer Abbürststation, optional mit Absaugstation
• Einlaufrichtung der Leerpalette im Längslauf
• Prüfdruck über Druckregler stufenlos einstellbar
• Bodenlaufbrett / Bodenquerbrettkontrolle
• Deckbretter längs- und querverlaufend
• indirekte Klotzkontrolle
• Freiraumkontrolle für Gabelzinken, verdrehte Klötze
• Leistung bis zu 150 Paletten/h
• Industrie-, Euro-, Dü-Do-Paletten, andere Palettensorten auf Anfrage

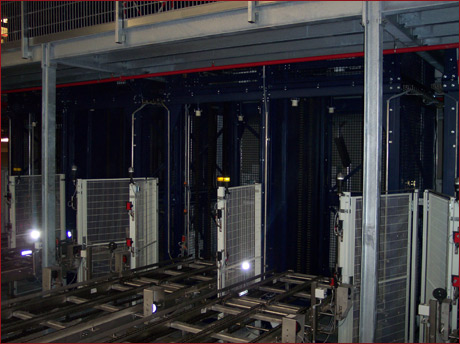

Paletten-Senkrechtförderer

• Aufzug für die Stockwerk- bzw. Förderniveau-Überbrückung
• Mehrere Haltestellen möglich
• Ausführung je nach Leistung als Einzel- oder Doppelaufzug
• Verschiedene Förderer wählbar, z.B. Rollenbahn oder Kettenbahn
• Hubwerkantrieb oben- oder untenliegend wählbar
• Leistung wird Anlagenspezifisch ausgelegt
• Robuste und langlebige Bauweise
• wartungsarm

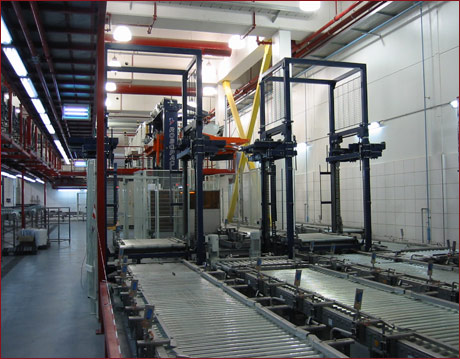

Paletten-Stapel-/Entstapelgeräte

• Ausführung je nach Aufgabenstellung:
  • Aufsatteln von Paletten
  • Entstapeln von Paletten
  • Stapeln / Entstapeln von Leerpaletten
• wahlweise für Paletten-Quer- oder -Längslauf
• platzsparende Bauweise
• wartungsarm

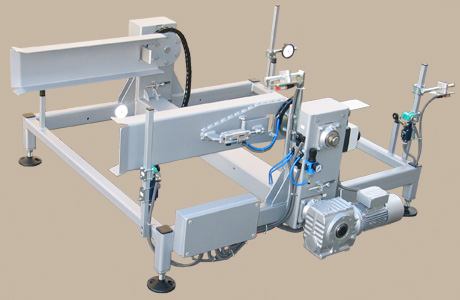

Palettenwender

• Ausführung geeignet für die Integration einer Kettenbahn
• 180°-Wendung einer Leerpalette im Durchlauf nach einer Lageerkennung
• Schwenkbewegung über motorischen Antrieb
• Palettenpositionierung über Stopper in den Schwenkarmen
• Optionen: Frequenzregelung

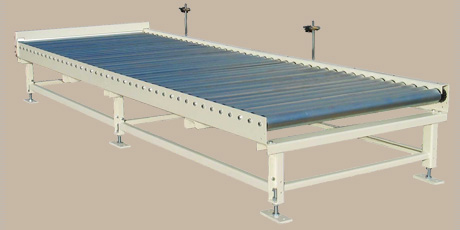

Rollenbahnen

• Anwendungen: Paletten, Gitterboxen, Kisten, etc.
• Baukasten mit unterschiedlichen Rollenteilungen und Nutzbreiten für jede Aufgabenstellung
• robuste Tragrollen
• Antrieb durch Kettenrad/umschlingende Kette
• geringe Wartung
• hohe Lebensdauer
• Optionen: Reversierbetrieb, Sanftanlauf, Frequenzregelung

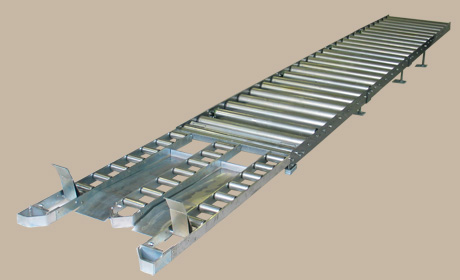

• Anwendungen: Paletten, Gitterboxen, Kisten, etc.
• Baukasten mit unterschiedlichen Rollenteilungen und Nutzbreiten für jede Aufgabenstellung
• federnd aufgehängte Bremstragrollen zur Geschwindigkeitsregulierung
• je nach Ausführung mit dreigeteiltem Bodenauslauf oder durchgehend
• mit Trenn- und Stoppvorrichtung zum Vereinzeln der Paletten an der Abnahme
• robuste Tragrollen
• geringe Wartung
• hohe Lebensdauer

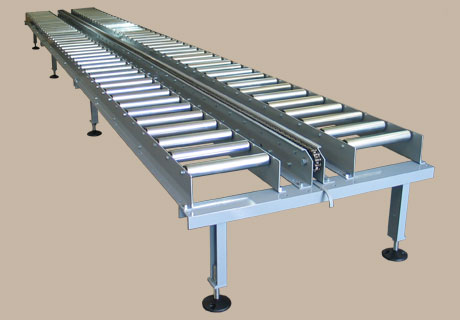

Staubahnen

• Staudruckfreier Transport
• 3 Standard Nutzbreiten
• Palettenlauf längs oder quer
• Schwerkraftrollenleisten in Teilung 200 mm oder 70 mm
• Transportkette Mittelspur 16 B-1 mit geraden Seitenlaschen
• Stellplatzschaltung über Lichtschranke oder Schaltrolle
• Edelstahlausführung optional
• Platz sparende Bauweise
• wartungsarm

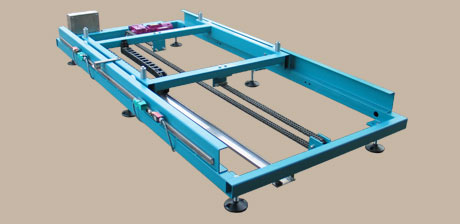

Verschiebesegmente

• Vorbereitet für den Aufbau eines Kettenbahn- oder Rollenbahnsegmentes
• Verfahrweg bis zu 6 m
• Energie- / Signalübertragung durch Kabel in Schleppkette
• Fahrantrieb durch Drehstrom-Getriebemotor über Kettenrad / Kette
• geringe Wartung
• hohe Lebensdauer
• Optionen: Sanftanlauf, Frequenzregelung

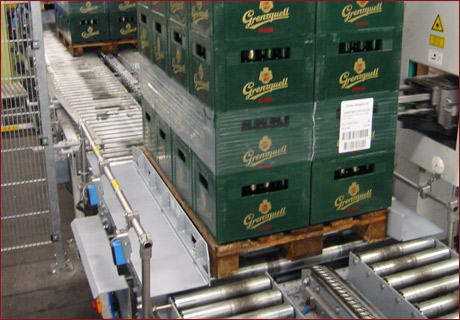

Zentrier- und Ausrichtstation

• Vierseitige Zentrierung des Ladegutes auf einer Palette
• Ladegut z.B. Kästen, Fässer oder Leerpalettenstapel
• Einsetzbar für Leergutpaletten vor dem Entlader
• Kombinierbar mit Kettenbahn- oder Rollenbahnsegmente
• Zentrierbewegung über Pneumatikzylinder mit Synchron-Gestänge
• komplett intern auf Klemmenkasten verkabelt
• geringe Wartung
• hohe Lebensdauer

• zum Zentrieren von Leerpaletten und Vollgutpaletten
• optimiert für FAS-Rollenbahnsegmente, Integration in Fremdfabrikate möglich
• Einsatz z.B. in Verbindung mit Erkennungs- oder Beschriftungssystemen
• Zentrierbewegung über Pneumatikzylinder mit Synchron - Gestänge
• komplett intern auf Klemmenkasten verkabelt
• geringe Wartung
• hohe Lebensdauer
